Sơ đồ mạch máy hàn điện tử cơ bản mà bạn nên biết!

Admin
Ngày đăng:
31-08-2022

Công nghệ hàn hiện nay đang ngày càng được phát triển để hiện đại và trở nên tiện lợi hơn. Đặc biệt trong ngành công nghiệp nặng thì hàn xì là một công đoạn không thể thiếu, từ ngành ô tô, đóng tàu thuyền, … đến các công trình nhà ở, chung cư, … những công trình cần có sự kết nối vững chắc bởi sắt, thép thì đều cần hàn xì. Để tìm hiểu kỹ hơn, Visior sẽ mang tới cho bạn một số thông tin về máy hàn và sơ đồ mạch máy hàn điện tử nhé!

Tìm hiểu về máy hàn điện tử

Máy hàn là công cụ dùng để kết dính hai loại vật liệu lại với nhau, thường sẽ để gắn kết các vật liệu bằng sắt, thép, … Nhờ việc áp dụng vật lý vào công nghiệp là cho vật liệu nóng đạt đến nhiệt độ tan chảy rồi dừng cung cấp nhiệt một cách đột ngột khiến khối sắt, thép đông đặc lại, dính với nhau để tạo nên một kết nối bền vững.

Nguyên lý cơ bản của máy hàn

Như chúng tôi có nói ở trên thì việc dùng nhiệt độ làm nóng chảy vật liệu để tạo nên một kết nối bền vững thì còn một cách khác đó chính là vừa cung cấp nhiệt làm nóng chảy vừa cung cấp thêm nguyên liệu trong quá trình hàn. Cách thứ 2 dùng cho những công đoạn hàn nổi, hàn bọc các vật liệu quan trọng như hàn các mạch điện tử, hàn các linh kiện điện tử giúp kết nối và bảo vệ đầu các mối hàn, bảo vệ phần đầu kết nối mạch điện, …

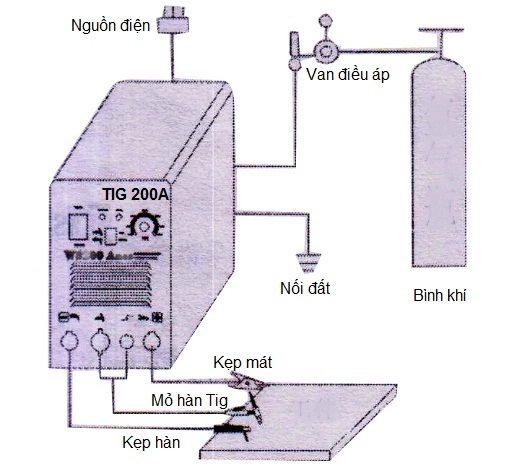

Nguyên lý cơ bản của máy hàn

Nguyên lý cơ bản của máy hàn

Máy hàn điện tử có gì khác với máy hàn cơ thông thường

Máy hàn điện tử được cải tiến rất nhiều so với máy hàn cơ thông thường với việc di chuyển, cầm nắm dễ dàng hơn, dễ sử dụng hơn so với máy hàn biến áp. Máy hàn inverter do có công nghệ tiên tiến hơn, công việc hàn nhẹ nhàng đơn giản hơn nên nó tiết kiệm điện năng hơn máy hàn cơ truyền thống, đối với cơ sở, công ty nào sử dụng máy hàn nhiều thì việc lựa chọn máy hàn điện tử là không thể bỏ qua.

Ảnh so sánh máy hàn cơ và máy hàn điện tử

Ảnh so sánh máy hàn cơ và máy hàn điện tử



Ngoài ra máy hàn điện tử còn phù hợp hơn với những quy trình hàn hiện đại như hàn hồ quang tay, hàn MIG, hàn TIG, hàn dây lõi thuốc, … cho chất lượng mối hàn cao, giúp việc kết nối các nguyên vật liệu được chắc chắn và bền vững hơn. Sau đây hãy cùng chúng tôi đi tìm hiểu kỹ hơn về máy hàn điện tử nhé!

Đọc ngay: Hướng dẫn cách sửa thang nhôm rút bị kẹt hiệu quả nhất!

[Góc kinh nghiệm] Mua máy cắt cỏ dùng pin loại nào tốt nhất?

Sơ đồ mạch máy hàn điện tử!

Trong thời đại mới, máy hàn điện tử đang là xu hướng trong các ngành công nghiệp nặng với việc tích hợp các công nghệ tiên tiến hỗ trợ cho các công đoạn gắn kết các nguyên, vật liệu lại với nhau. Tuy rằng trên thị trường hiện nay có rất nhiều loại và thương hiệu máy hàn inverter khác nhau nhưng sơ đồ mạch điện máy hàn điện tử thì cơ bản vẫn giống nhau.

Sơ đồ nguyên lý máy hàn điện tử

Sơ đồ nguyên lý máy hàn điện tử



Trên đây là ảnh minh họa sơ đồ nguyên lý hoạt động của máy hàn điện tử, để hiểu rõ hơn về sơ đồ này dưới đây chúng tôi sẽ giải thích một số thông tin cơ bản:

- Bên trong máy có phần điện áp có nguồn cấp là 220V xoay chiều sẽ được đi qua một mạch lọc với quá trình chỉnh lưu kết hợp để trở thành dòng điện một chiều vào khoảng 310V. Ngoài ra, nguồn cấp 220V AC còn được đi qua một mạch khác để tạo ra một nguồn điện cung cấp cho mạch điều khiển hoạt động.

- Sau khi xong quá trình biến đổi từ nguồn 220V xoay chiều thành nguồn điện DC khoảng 310V một chiều với điện áp cao thì dòng điện này sẽ tiếp tục được nghịch lưu bằng các linh kiện công suất là IGBT hoặc Mosfet. Điện áp này sẽ lại tiếp tục được di chuyển vào một bộ phận biến áp hàn để tăng khả năng chịu tải dòng điện ở ngõ ra và đồng thời biến đổi điện áp để duy trì công suất phù hợp với từng điều kiện hoạt động.

- Ở bộ phận thứ cấp của biến áp, nguồn điện được điều chỉnh để trở thành điện áp có trị số dưới 60V theo một chiều.

- Trong máy hàn điện tử còn có phần hồi tiếp như dòng điện và nhiệt độ để máy không chỉ hoạt động ổn định mà còn để bảo vệ các linh kiện, bộ phận khác tránh bị mài mòn, hư hỏng trong quá trình sử dụng.

Đọc ngay: [Giải đáp] Nên mua máy khoan bê tông pin loại nào tốt nhất?

Hướng dẫn sạc pin máy khoan an toàn nhất.

Một số loại máy hàn điện tử thông dụng

Dưới đây chúng tôi sẽ giới thiệu cho bạn một số loại máy hàn có mặt trên thị trường hiện nay.

1. Máy hàn que

Máy hàn que là loại máy hàn hoạt động dựa trên nguyên lý làm nóng chảy vật liệu để kết dính với nhau, sử dụng điện cực dưới dạng que hàn. Máy hàn hồ quang tay chính là cách gọi khác của máy hàn que, trong công đoạn hàn kết dính thì người thợ phải thực hiện các chuyển động bằng tay để hàn các mối hàn. Vật liệu phù hợp để hàn là inox, sắt và thép mỏng, tránh hàn với kim loại màu.

Máy hàn que được sử dụng khá phổ biến

Máy hàn que được sử dụng khá phổ biến

Ưu điểm máy hàn que:

- Máy phù hợp để hàn được trong nhiều tư thế.

- Máy cho phép sử dụng được cả dòng một chiều (DC) và ( AC ) xoay chiều.

- Phần que hàn có vỏ bọc nên tự sinh ra môi trường bảo vệ cho công đoạn hàn.

- Máy không dùng khí bảo vệ nên tránh được tác động từ gió.

- Sản phẩm có mức giá hợp lý, sử dụng với mục đích cơ bản tại các quán hàn xì thông thường.

- Có tính cơ động cao, hàn que được sử dụng với nhiều kỹ thuật hàn trên nhiều kim loại với nhiều vị trí hàn có độ dày nhỏ đến lớn.

Nhược điểm máy hàn que:

- Năng suất thấp do cường độ hàn bị hạn chế, phải dừng lại để thay que hàn .

- Khi hàn có hiện tượng bắn tóe kim loại và phải đánh xỉ.

- Môi trường làm việc của thợ hàn không tốt do tiếp xúc gần với bức xạ và khí độc.

Đọc ngay: Hướng dẫn cách thay đầu máy khoan pin đơn giản.

2. Máy hàn TIG

Loại máy này sử dụng công nghệ hàn bằng điện cực Wolfram chịu được nhiệt độ nóng chảy lớn. Máy hàn trong môi trường khí trơ nên ít bị không khí từ môi trường bên ngoài xâm nhập vào quá trình hàn.

Máy hàn Tig với công nghệ cải tiến

Máy hàn Tig với công nghệ cải tiến

Máy hàn Tig sử dụng để hàn cho nhiều loại kim loại khác nhau như thép không gỉ, magie, nhôm, hợp kim của nhôm, niken, … cực kỳ đa dạng, phù hợp với các công xưởng lớn, cần hàn nhiều loại nguyên vật liệu khác nhau.

Ưu điểm:

- Máy hàn được trên hầu hết các chiều dày.

- Sử dụng trên toàn bộ các hợp kim và kim loại thông dụng.

- Máy hàn cho mối hàn ngay ngắn, chắc chắn.

- Phần nối hàn không có hiện tượng bắn tóe kim loại ngược lại còn khá sạch sẽ.

- Người thợ có thể dễ dàng tùy chỉnh và điều khiển mối hàn sao cho phù hợp.

Nhược điểm máy hàn TIG:

- Do loại máy được cải tiến nên cần người thợ phải có tay nghề cao trong các mối hàn.

- Kinh phí để đầu tư và sử dụng được loại máy này khá đắt.

3. Máy hàn MIG

Máy hàn MiG sử dụng kỹ thuật hàn hồ quang kim loại trong môi trường có khí bảo vệ. Máy hàn trong môi trường có khí trơ Argon hoặc Heli với dây hàn nóng chảy được cấp tự động vào vật hàn là các kim loại màu, hợp kim hoặc là thép hợp kim cao như Al, Ni, Cu, …

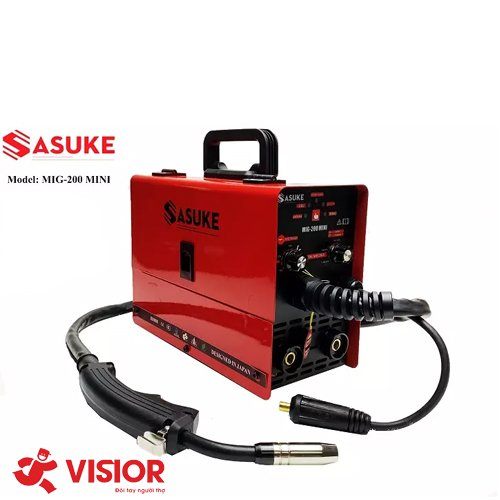

Máy hàn Mig với thiết kế nhỏ gọn

Máy hàn Mig với thiết kế nhỏ gọn

Ưu điểm máy hàn MIG:

- Tốc độ hàn nhanh có thể sử dụng liên tục do đó giảm lượng tiêu thụ vật liệu hàn.

- Mối hàn có chất lượng cao, mối hàn bóng, phẳng thậm chí không nhìn thấy mối hàn.

- Máy hàn mig có lượng tiêu thụ điện năng ít.

- Máy có thể hàn được gần như toàn bộ các kim loại.

- Dễ trong việc tự động hóa.

- Có thể thực hiện hàn một mối hàn dài mà không hề bị ngắt quãng tạo cảm quan tốt hơn.

- Với loại máy này không cần thợ có tay nghề cao với kinh nghiệm và tay nghề thấp vẫn có thể thực hiện được mỗi hàn chất lượng.

- Không gây ô nhiễm nhiều trong quá trình hàn vì lượng vật liệu bắn tóe ra ít.

- Có thể cải thiện và tăng được năng suất hàn.

- An toàn với người sử dụng.

Nhược điểm máy hàn MIG:

- Máy hàn MiG có giá thành cao hơn so với máy hàn que thông thường.

- Với thiết kế tối giản ở bên ngoài nhưng với cân nặng khá lớn nên tính linh hoạt không cao, di chuyển nhiều khá khó khăn.

- Vùng bức xạ nhiệt cao.

4. Máy hàn MAG

MAG là máy hàn bán tự động bằng điện cực nóng chảy có môi trường khí bảo vệ là CO2. Nguyên lý khí bảo vệ của máy hàn mig đơn giản là khi hàn, khí CO2 bị đốt nóng với nhiệt độ cao tạo ra khí CO không tác dụng với kim loại (vật liệu trong quá trình hàn) sinh ra một vùng bảo vệ bao quanh mối hàn.

Máy hàn MAG với thiết kế bề ngoài đơn giản

Máy hàn MAG với thiết kế bề ngoài đơn giản

Máy MAG sử dụng để hàn các loại hợp kim thép có hàm lượng cacbon thấp và trung bình.

Ưu điểm máy hàn MAG:

- Do dùng khí CO2 để bảo vệ mối hàn nên năng suất và hiệu quả cao hơn gấp 2 lần so với kỹ thuật hàn que.

- Với loại máy này bạn có thể yên tâm sử dụng trong mọi điều kiện, mọi môi trường mà không gặp bất cứ gián đoạn nào.

- Năng lượng khi hàn không cao cho nên vật liệu ít bị biến dạng nhiệt.

- Hàn được gần như toàn bộ các kim loại, hợp kim phổ thông.

- Dễ tùy chỉnh và tự động hóa theo yêu cầu.

- Giống với máy hàn MIG là có thể thực hiện hàn mà không ngắt quãng một khoảng cách dài.

- Không yêu cầu kinh nghiệm và tay nghề cao.

Nhược điểm máy hàn MAG:

- Với một loạt các ưu điểm đắt giá trên thì máy MAG có giá thành khá đắt, phù hợp với các công xưởng lớn có nhu cầu hàn các nguyên vật liệu cứng rắn.

Đọc ngay: [Góc tư vấn] Cách sử dụng máy cưa đĩa cầm tay chuẩn nhất.

Visior - đơn vị chuyên cung cấp các loại máy hàn cao cấp

Công ty Visior với nhiều năm kinh nghiệm hoạt động trong lĩnh vực dụng cụ cần tay và ngành hàn tự tin phục vụ tất cả các quý khách hàng dù khó tính nhất. Với chất lượng sản phẩm và dịch vụ tuyệt vời đến nay Visior đã gặt hái được nhiều thành công trên thị trường tiềm năng này.

Ảnh đại diện thương hiệu của Visior

Ảnh đại diện thương hiệu của Visior



Để mang tới cho khách hàng những trải nghiệm tuyệt vời và hài lòng nhất, đơn vị xin cam kết:

1. Tất cả các sản phẩm được bán ra tại Visior đều là hàng chính hãng chất lượng cao.

2. Dịch vụ vận chuyển tốt, bảo hành máy móc tận nơi, tận tình và chuyên nghiệp cho khách hàng nếu gặp lỗi của nhà sản xuất.

3. Giá cả hợp lý, tự tin là đơn vị cung cấp các sản phẩm chất lượng đi đôi với giá tốt trên thị trường.

Sau khi đọc xong bài sơ đồ mạch máy hàn điện tử nếu các bạn có nhu cầu mua các loại máy móc, dụng cụ cầm tay như máy hàn điện tử, máy khoan, … hãy liên hệ ngay với VISIOR nhé! Xin cảm ơn.
